秋山塗料株式会社 | AKIYAMA PAINT |

抜群の耐候性と光沢感
シリコンなのに安価の商品

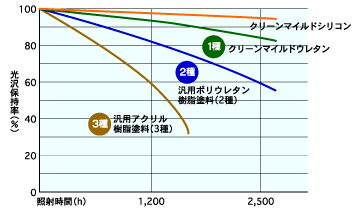

【促進耐候性試験（キセノンランプ）】

■JIS（日本工業規格）では、A 6909 複層塗材の上塗りで、次のように耐候性を3段階に分類しています。
	上記試験で2,500時間経過後、著しい塗膜異常がなく光沢保持率80％以上を維持するもの。
	上記試験で1,200時間経過後、著しい塗膜異常がなく光沢保持率80％以上を維持するもの。
	上記試験で600時間経過後、著しい塗膜異常がなく光沢保持率80％以上を維持するもの。

・鉄部・内外壁一般、木部、FRP、各種サイディングボード、各種旧塗膜、幅広い塗り替えに対応。

クリーンマイルドシリコンは、特殊セラミック成分を複合化し、超低汚染性を維持し、また、アクリルシリコン樹脂により、超耐久性とともに、耐水、耐アルカリ性、耐薬品性にも優れてます。下地への付着性にも優れ、塗料用シンナーでの希釈のため、臭気が少なく、作業環境の改善に役立ちます。

弱溶剤（塗料用シンナー）で希釈する材料のため、塗り替えでは旧塗膜の種類を問わずリフティングの心配がありません。

工程	塗料名	調合（重量比）	所要量（kg/㎡）	塗回数	工程内	工程間	最終養生	塗装方法
素地調整	●被塗装面のミルスケール、ほこり、油脂分、水分などを除去し、清浄にして下さい。 ●さびや浮き塗膜、粉化物はサンドペーパーやディスクサンダーなどで十分に除去して下さい。
下塗り	SKマイルドボーセイ主剤	100	0.15～0.20	1	――	6以上 14日以内	――	ローラー、刷毛エアレススプレーガン吐出量：600～1000ml/分パターン幅：25～30㎝
	SKマイルドボーセイ硬化剤	25	0.15～0.20
	塗料用シンナーA	0～10	――
上塗り	クリーンマイルドシリコン主剤	100	0.22～0.26	2	3以上 7日以内	――	24以上	ローラー、刷毛エアレススプレーガン吐出量：600～1000ml/分パターン幅：25～30㎝
	クリーンマイルドシリコン硬化剤	11.1	0.22～0.26
	塗料用シンナーA	0～20	――
